Kalibriersystem CGM

Kalibriersystem CGM

Gerätebeschreibung

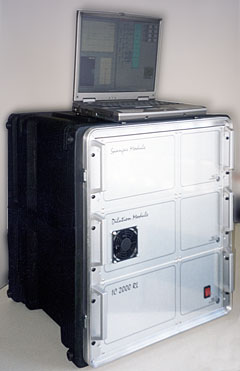

Kompaktes System zur PC-gesteuerten Mehrpunkt- Mehrkomponenten Prüfgaserzeugung für bis zu 25 L Prüfgas / Minute. Es können bis zu 8 Gase zu einem Prüfgas gemischt werden. Für die Herstellung von Ozonprüfgas bzw. eine Gasphasentitration mit Ozon kann ein Ozongenerator integriert werden.

Das Prüfgas kann über ein optionales Befeuchtungsmodul auf eine definierte Feuchte eingestellt werden.

Für eine präzise Gasmischung bei einer großen Dynamik werden Linearitätskennlinen für die eingesetzten Massenflussregler erfasst und im System gespeichert.

Die Messwerte der zu prüfenden Analysatoren können über eine externe Datenerfassung aufgenommen und abgespeichert werden.

Die Versuchsabläufe werden als Steueranweisungen eingegeben und gespeichert und laufen danach selbstständig ab. Die Programmabläufe und die Reaktionen der Prüflinge werden auf dem Monitor visualisiert. Das Protokoll für den Versuchsablauf wird mit den erfassten Messwerten gespeichert und kann direkt über einen Drucker ausgegeben werden. Über eine Exportfunktion können die Daten in eine Qualitätsmanagement- oder Auswertesoftware übergeben werden.

Methode der Prüfgaserzeugung

  • Gasmischung* (Flaschenprüfgas mit Null- Trägergas)
  • Ozongenerator*
  • Gasphasentitration*
  • Permeation*

* entsprechend den eingesetzten Modulen - es können auch unterschiedliche Module in einem System integriert werden

Konzentrationseinstellung

vollautomatisch über die Steuersoftware

max. Prüfgasfluß

25 L/ h (andere Werte auf Anfrage)

Gehäuseabmessungen

Aufbau in 19" Tischrack

Sonstige Funktion

  • definierte Befeuchtung des Prüfgases über externes Befeuchtungsmodul
  • Datenerfassung der Analysatorwerte über externes Dataloggermodul

    Die Software entspricht funktional der Software für Ringlabore - die Steuersoftware läuft auf einem externen PC oder Laptop.

Anmerkungen

Weitere Daten zu diesem Kalibriersystem auf Anfrage.
